精典环保棒条阀 自动手动

产品详情

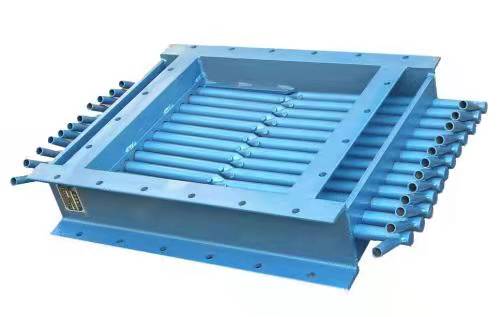

棒条阀

棒条阀有单层、双层、手动、气动、电液动,手动单层棒条阀,双层电液动棒条阀。

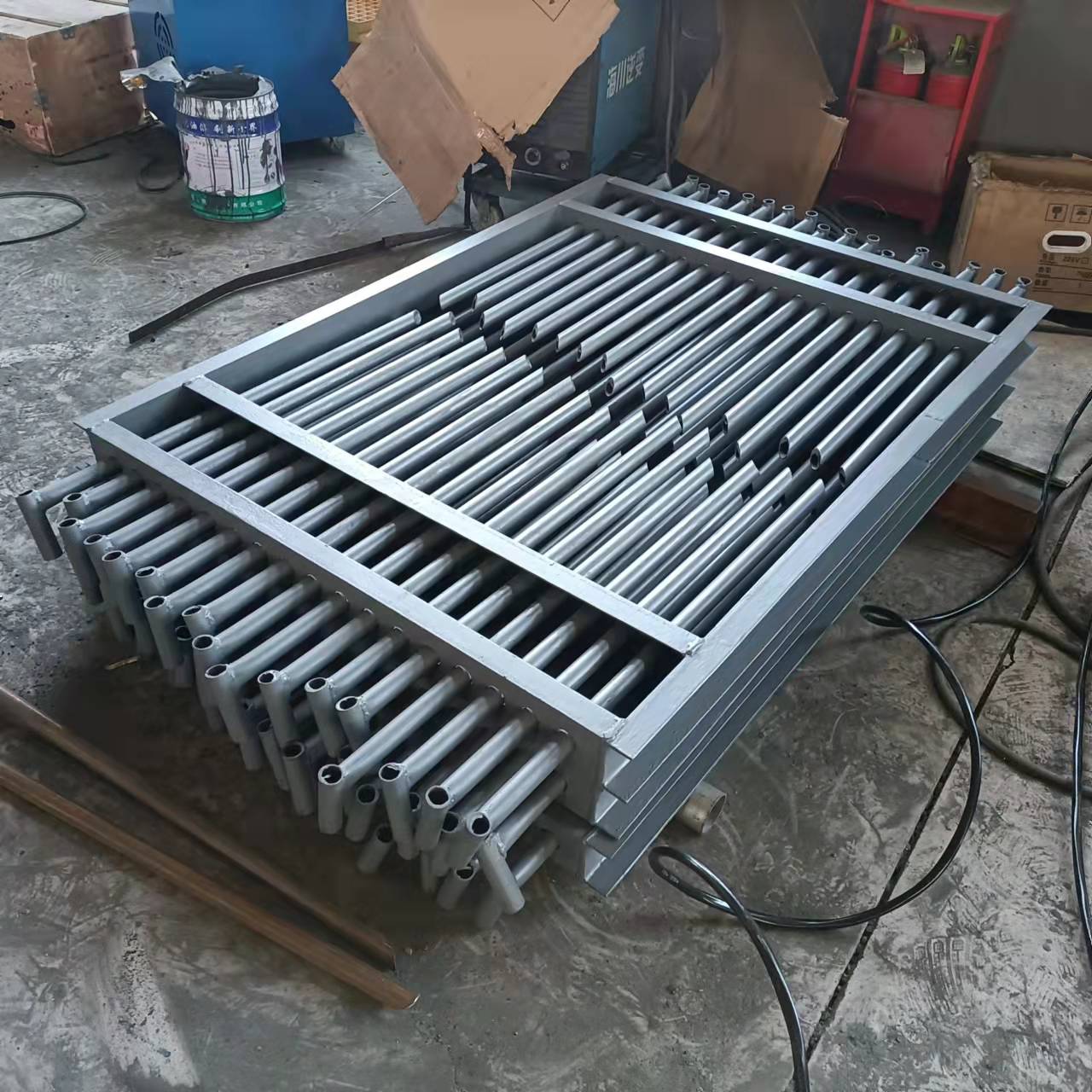

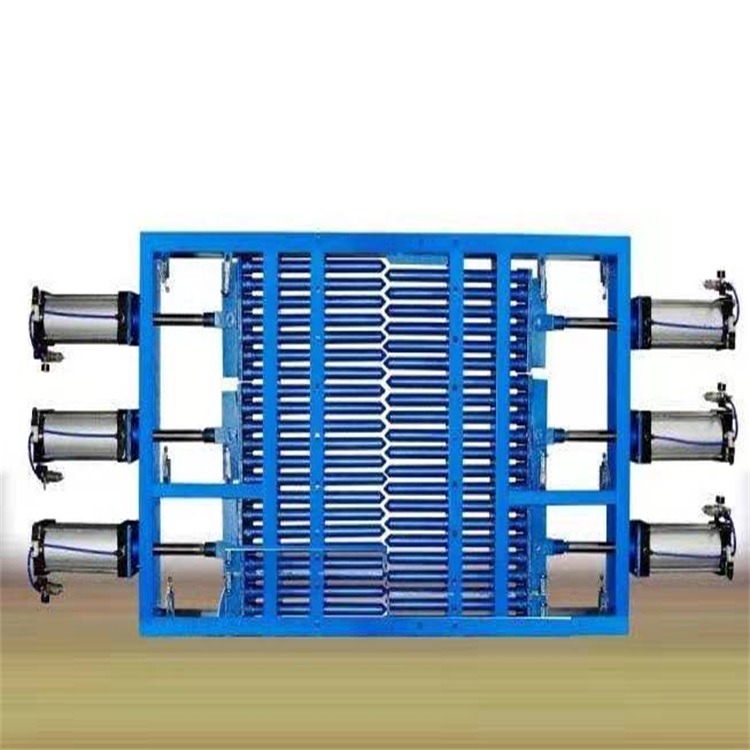

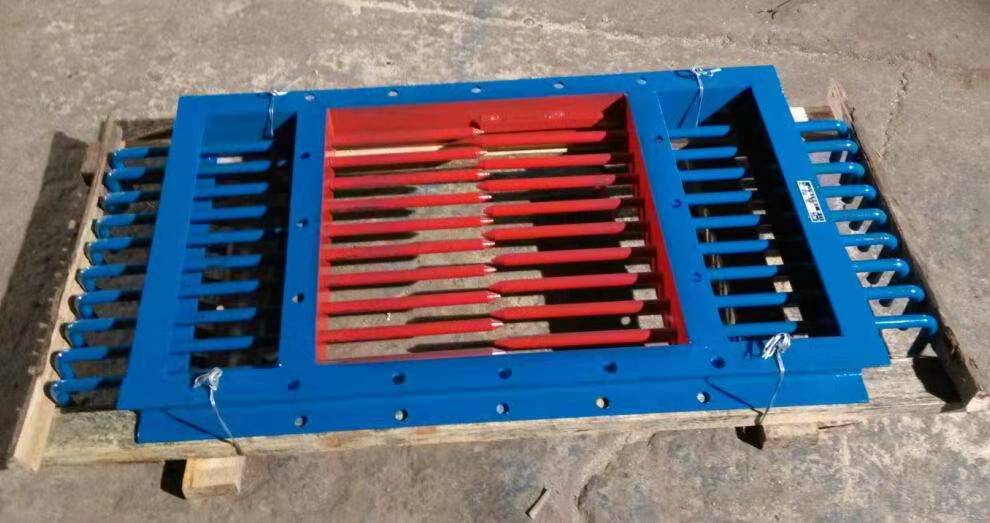

单层、双层、手动、气动





棒条阀的用途

单层棒条阀,双层棒条阀是根据建材、矿山、冶金等行业对中小型固体、块状物料的输送控制、给料等工艺的需要而研制的一种新型闸门,适用于≤50mm物料控制。




棒条阀的结构特点

LB棒条阀结构简单、易操作,无卡阻,克服了平板闸阀因物料颗粒大所造成启闭力大,甚至关不进去的缺点。由于该阀采用单根棒条操作,因而操作方便、灵活、整体结构为优质型钢焊接,刚性好、不变型、使用寿命长,无需维修,是中小型晶状、块状物料控制的理想设备。

工作原理

适用介质:50mm以下颗粒物料适用温度:≤300℃棒条闸门结构简单,易操作,无卡阻,能随时调整通过物粒的大小(经调整能通过>50mm物料)。本闸门采用优质型钢焊接,刚性强、使用寿命长、基本无维修量,是中小型晶状、块状物料控制的理想设备。本阀是根据建材、选矿、冶金等行业对中小型固体块状物料的输送、控制、筛选、给料等工艺的需要而研制的一种新型闸门,适用于≤50mm物料控制。
四、主要外形及连接尺寸

规格 A×A1 B×B1 C×C1 L H H1 n-Φ 重量kg
300×300 390×390 350×350 300×300 800 120 140 8-Φ14 173
400×400 490×490 450×450 400×400 1000 120 140 12-Φ14 256
500×500 610×610 560×560 500×500 1200 140 160 16-Φ18 385
600×600 710×710 660×660 600×600 1400 140 160 16-Φ18 550
700×700 820×820 770×770 700×700 1600 160 180 20-Φ18 790
800×800 920×920 870×870 800×800 1800 160 180 20-Φ18 892
900×900 1030×1030 972×972 900×900 2000 160 180 24-Φ123 1077
1000×1000 1130×1130 1068×1068 1000×1000 2200 160 180 24-Φ123 1338
1100×1100 1240×1240 1183×1183 1100×1100 2500 180 200 28-Φ123 1671
1200×1200 1340×1340 1280×1280 1200×1200 2700 180 200 32-Φ123 2089
