精典环保涡凹气浮机

涡凹气浮机

涡凹气浮机是一项优良的污水处理技术，设计合理，操作方便、运行经济，它由空气产生气泡,直接从废水中除去固体悬浮物、油脂、胶状物等杂质。

概述

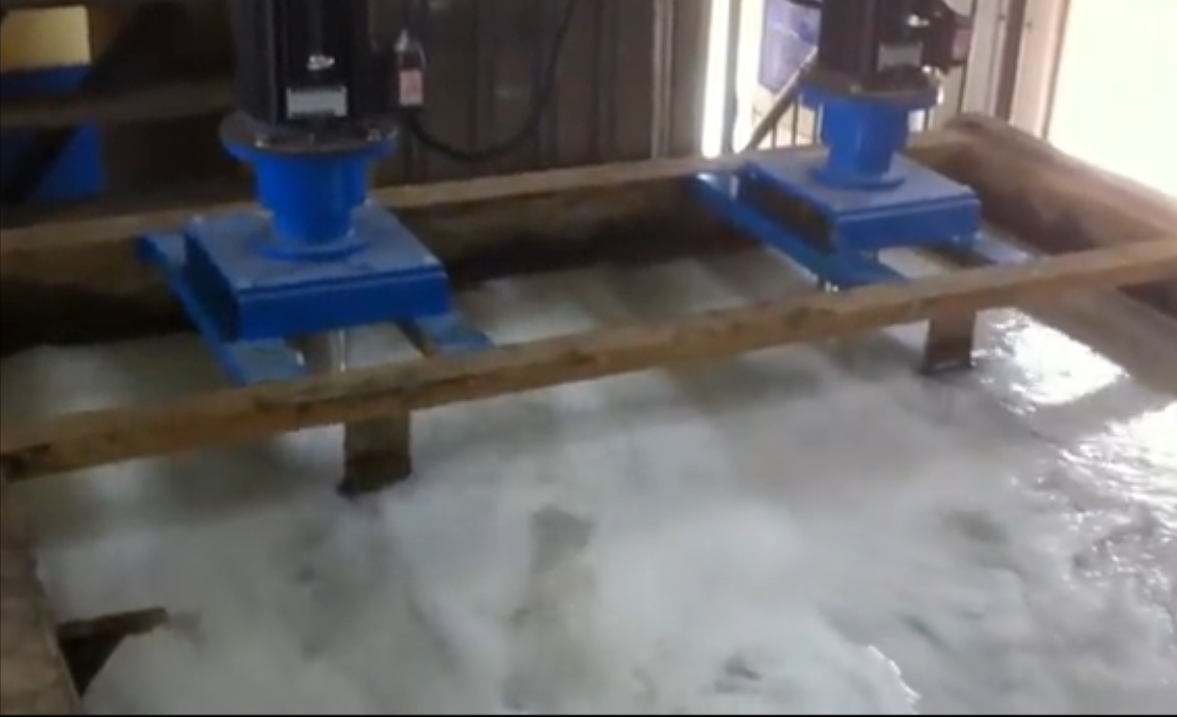

涡凹曝气机将“微气泡”直接注入污水中而不需要事先进行溶气，然后通过散气叶轮把“微气泡”均匀的分布于污水中，所以整个运行过程不会发生阻塞现象。涡凹气浮机主要由箱体、曝气机、刮泥系统等组成，不需要压力溶气、空压机和循环泵等设备。

运行

未经处理的污水首先进入曝气区，与微气泡充分混合，微气泡在上升的过程中将固体悬浮物带到水面，刮泥机沿液面运行将悬浮物刮到倾斜的金属板上，再将其推入污泥排放管槽，通过污泥排放管槽流入污泥收集器,刮泥机动力只有0.5KW。污水净化后在排放前会经过斜板下方的溢流槽，溢流槽用来控制气浮槽的水位，确保槽中的液体不会流入污泥排放管道，开放的咽流管道从曝气段沿着气浮槽的底部伸展。在产生微气泡的同时，涡凹曝气机会在有回流管的池底形成一个负压区，这种负压作用会使废水从池子的底部回流到曝气区，然后又返回气浮段。这个过程 确保没有进流量的情况下，气浮仍不断进行。本设备的处理量为5-500m3/h，处理费用为0.3元/吨废水左右。

设备参数

型号 流量（m³/h） 池长（m） 池宽（m） 深度（m） 总功率（KW）

WQF-5 5 2.5 1.25 1.5 2.95

WQF-10 10 3.0 1.25 1.5 2.95

WQF-15 15 4.0 1.25 1.5 2.95

WQF-20 20 4.5 1.25 1.8 2.95

WQF-25 25 4.8 2.0 1.8 2.95

WQF-35 35 5.5 2.0 1.8 2.95

WQF-50 50 6.5 2.0 1.8 2.95

WQF-80 80 7.5 2.25 2.0 5.15

WQF-100 100 8.5 2.25 2.0 5.15

WQF-150 150 11.0 2.25 2.2 7.7

WQF-175 175 13.0 2.25 2.2 7.7

WQF-200 200 15.0 2.25 2.5 10.3

WQF-320 320 16.0 2.3 2.5 12.5

WQF-400 400 17.0 2.3 2.8 13.2

WQF-500 500 20 4.4 3.0 13.2

型号 流量（m³/h） 池长（m） 池宽（m） 深度（m） 总功率（KW）

JDQFWO-5 5 2.5 1.25 1.5 2.95

JDQWOF-10 10 3.0 1.25 1.5 2.95

JDQFWO-15 15 4.0 1.25 1.5 2.95

JDQFWO-20 20 4.5 1.25 1.8 2.95

JDQFWO-25 25 4.8 2.0 1.8 2.95

JDQFWO-35 35 5.5 2.0 1.8 2.95

JDQFWO-50 50 6.5 2.0 1.8 2.95

JDQFWO-80 80 7.5 2.25 2.0 5.15

JDQFWO-100 100 8.5 2.25 2.0 5.15

JDQFWO-150 150 11.0 2.25 2.2 7.7

JDQWOF-175 175 13.0 2.25 2.2 7.7

JDQFWO-200 200 15.0 2.25 2.5 10.3

JDQFWO-320 320 16.0 2.3 2.5 12.5

JDQFWO-400 400 17.0 2.3 2.8 13.2

JDQFWO-500 500 20 4.4 3.0 13.2
